330kV Transmission Line Angle Steel Tower

Qingdao Anbang New Energy ၏ 330kV ဂီယာလိုင်းထောင့် သံမဏိမျှော်စင်သည် ဗို့အားမြင့် ဂီယာ Core စက်ကိရိယာတစ်ခုဖြစ်သည်။ တရုတ်နိုင်ငံ၏ လျှပ်စစ်ဓာတ်အားတည်ဆောက်မှု လိုအပ်ချက်အပေါ် အခြေခံ၍ ကုမ္ပဏီမှ လွတ်လပ်စွာ တီထွင်ထုတ်လုပ်ထုတ်လုပ်ခဲ့ပါသည်။ ၎င်း၏ကိုယ်ပိုင်စက်ရုံ၏ထုတ်လုပ်မှုအားသာချက်များ။

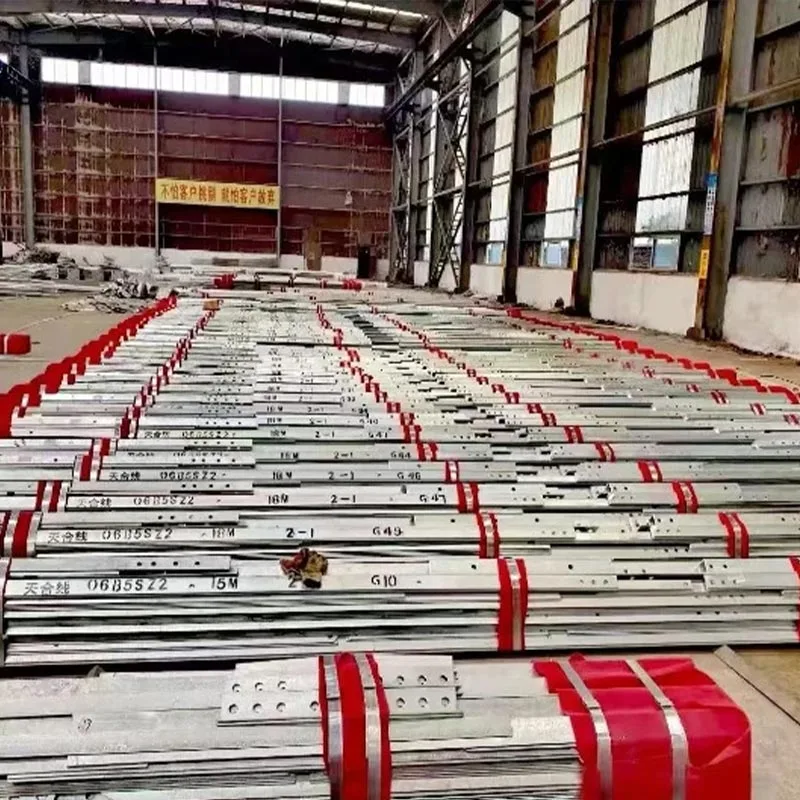

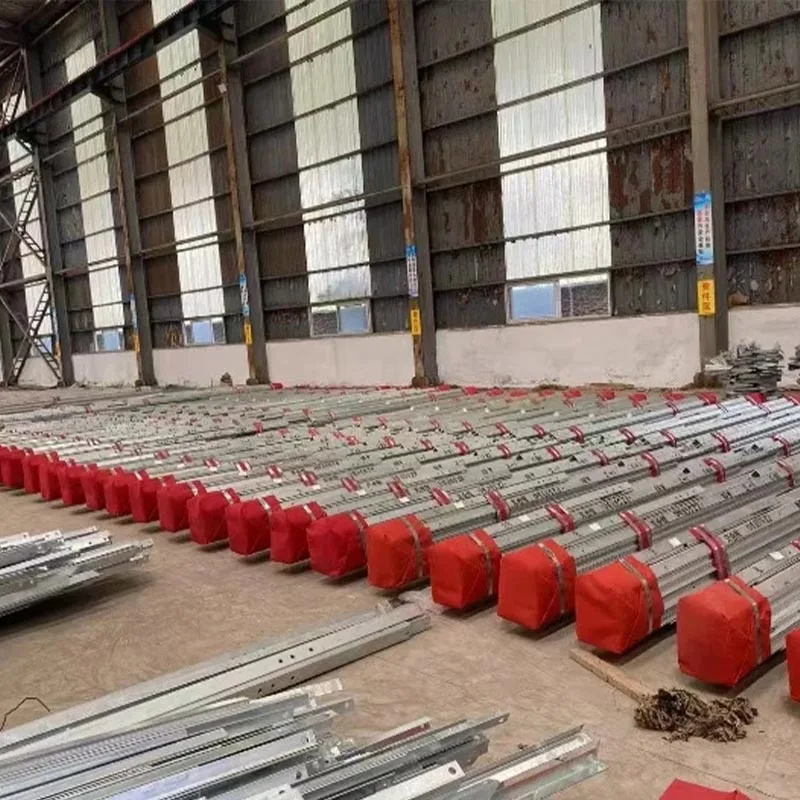

ဤမျှော်စင်ကို အရည်အသွေးမြင့်ထောင့်ဖြင့် ပြုလုပ်ထားသည်။ သံမဏိ Q235B၊ Q345B နှင့် Q420B၊ တိကျသောဖြတ်တောက်မှု၊ ဂဟေဆော်မှု၊ ပူပြင်းသောသွပ်ရည်စိမ်ခြင်း နှင့် အခြားသော တင်းကျပ်သောဖြတ်တောက်မှုများမှတစ်ဆင့် လုပ်ဆောင်ခဲ့သည်။ လုပ်ထုံးလုပ်နည်းများ။

၎င်းသည် ထောက်မထားသော ရာဇမတ်ကွက်ဖြစ်ပြီး အစိတ်အပိုင်းများသည် ထောင့်တစ်ခုတည်း သို့မဟုတ် ပေါင်းစပ်ထားသော သံမဏိဖြတ်ပိုင်းများပါရှိသည်။ ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံ၊ ပြတ်သားသောအင်အားဖြန့်ဝေမှုနှင့် ပွင့်လင်းမြင်သာသောဝန်လွှဲပြောင်းမှုတို့ ပါဝင်ပါသည်။

330kV ဂီယာလိုင်း၏ core bearing facility အနေဖြင့်၎င်းတွင်ရှိသည်။ မြင့်မားသောခွန်အား၊ မြင့်မားသောတည်ငြိမ်မှု၊ လေနှင့်ငလျင်ခံနိုင်ရည်၊ ချေးခံနိုင်ရည်၊ နှင့်ကြာရှည်အပါအ ၀ င်အားသာချက်များ ဝန်ဆောင်မှုဘဝ။ ၎င်းသည် လွင်ပြင်များ၊ တောင်ကုန်းများ၊ တောင်များနှင့် ကမ်းရိုးတန်းဒေသများကဲ့သို့ ရှုပ်ထွေးသော နယ်မြေများအတွက် သင့်လျော်သည်။

ဆုံသည်။ 330kV ဗို့အားမြင့် ဂီယာလိုင်းများအတွက် conductor တပ်ဆင်ခြင်းနှင့် insulator suspension ၏ အဓိကလိုအပ်ချက်များ၊ "Overhead Transmission Line Towers များ၏ ဒီဇိုင်းစံနှုန်းများ" ကို တင်းတင်းကျပ်ကျပ် လိုက်နာပြီး ဘေးကင်းလုံခြုံစိတ်ချရသော၊ စီးပွားရေးအရ၊ ထိရောက်သော ဘက်စုံဖြေရှင်းချက်သည် နိုင်ငံတော်နှင့် နိုင်ငံတကာ ဓာတ်အားလိုင်းများနှင့် ဒေသဆိုင်ရာ သွယ်တန်းသည့် စီမံကိန်းများ၊ ဒေသဖြတ်ကျော် ဓာတ်အား အရင်းအမြစ်များကို ပံ့ပိုးပေးခြင်း၊ ဂီယာ။

ကန့်သတ်သတ်မှတ်ချက်များ

မော်ဒယ်ရွေးချယ်ရေး အကြံပြုချက်များ

30-40m တာဝါ (အခြောက်ပုံစံ) အသုံးပြုနိုင်သည့် အခြေအနေများ

မြေပြန့်ဒေသများ၊ ဆင်ခြေဖုံးရပ်ကွက် 330kV ဂီယာလိုင်းများ၊ ဓာတ်အားခွဲရုံ အထွက်လိုင်းများ၊ သမားရိုးကျ သွယ်တန်းထားသော အပိုင်းများ၊ 200-250 မီတာ။

အကြံပြုထားသော အကြောင်းပြချက်များ- ကျစ်ကျစ်လစ်လစ်ဖွဲ့စည်းပုံ၊ သေးငယ်သောခြေရာ၊ ချွေတာသောကုန်ကျစရိတ်၊ ဖိစီးမှုရှင်းလင်းခြင်း။ ဖြန့်ဖြူးမှု၊ အဆင်ပြေသောတပ်ဆင်မှု၊ ကြီးမားသောဆောက်လုပ်ရေးကိရိယာများမလိုအပ်ပါ၊ အလယ်အလတ်ရှိသောဒေသများအတွက်သင့်လျော်သည်။ လူဦးရေသိပ်သည်းမှုနှင့် မြေပြန့်မြေ။ ၎င်းသည် 330kV ဂီယာ၏ သမားရိုးကျ အပိုင်းများအတွက် ဦးစားပေး မော်ဒယ်ဖြစ်သည်။ ကျိုးကြောင်းဆီလျော်သော သံမဏိအသုံးပြုမှုနှင့် ပြောင်မြောက်သော ကုန်ကျစရိတ်စွမ်းဆောင်ရည်ဖြင့် လိုင်းများ။

40-50m Tower (Cup Type) အသုံးပြုနိုင်သော အခြေအနေများ

တောင်ကုန်း၊ အလတ်စား သွယ်တန်းထားသော လိုင်းများ (အလျားလိုက် 250-300 မီတာ)၊ စင်္ကြံအကျယ် ကန့်သတ်ချက်များ အနည်းငယ်ရှိသော အပိုင်းများ၊ အကောင့်အချက်ပြဝင်ရောက်စွက်ဖက်မှုတားဆီးရေးလိုအပ်ချက်များ။

အကြံပြုထားသော အကြောင်းပြချက်များ- စပယ်ယာများကို သုံးဆင့် အလျားလိုက် အပြင်အဆင်ဖြင့် စီစဉ်ပေးထားပြီး ကျိုးကြောင်းဆီလျော်စွာ အလေးပေးခြင်း၊ မြင့်မားသော ကြံ့ခိုင်မှု၊ 330kV လိုင်းမြေပြင်ဝိုင်ယာကြိုးများအတွက် ဘေးကင်းကင်းရှင်းကြောင်း ထိရောက်စွာသေချာစေရန်၊ ပြင်းထန်သောလေကိုခံနိုင်ရည်ရှိသော၊ ပျော့ပြောင်းသော မြေပြင်အနေအထားနှင့် ထိန်းချုပ်ထားသော ဂီယာလိုင်းစင်္ကြံအကျယ် လိုအပ်သော ပရောဂျက်များ၊ တပ်ဆင်ရလွယ်ကူပြီး ထိန်းသိမ်းပါ။

50-70m တာဝါ (ပေါ်တယ်/ခိုင်ခံ့သော အမျိုးအစား) အသုံးချနိုင်သော အခြေအနေများ

တောင်တန်းဒေသများ၊ ဝေးလံခေါင်သီသောဒေသများ၊ ကမ်းရိုးတန်းလေတိုက်နှုန်းမြင့်မားသောဇုန်များ၊ အရှည်လျားသွယ်တန်းသောလိုင်းများ (အလျားလိုက် ၃၀၀-၄၀၀ မီတာ)၊ နှင့် ရှိပြီးသားလိုင်းများကိုဖြတ်ကျော်သည့် အထူးအပိုင်းများ။

အကြံပြုထားသော အကြောင်းပြချက်များ: ခိုင်ခံ့သော ထောင့်သံမဏိ ပေါင်းစည်းခြင်း၊ မြင့်မားသော ခွန်အား၊ ခိုင်ခံ့သော တည်ငြိမ်မှု၊ လုပ်နိုင်မှုကို အသုံးပြုသည်။ လေပြင်းတိုက်ခတ်ခြင်း၊ နှင်းထူထပ်ခြင်း၊ ဆားဖြန်းခြင်းနှင့် အခြားပြင်းထန်သောရာသီဥတုအခြေအနေများကို ခံနိုင်ရည်ရှိခြင်း၊ foundation stress က ကျိုးကြောင်းဆီလျော်တယ်၊ ရှုပ်ထွေးသောမြေပြင်အနေအထားတွင် တပ်ဆင်ရန် သင့်လျော်သော ဝန်ထမ်းများနှင့် သဘာဝဘေးအန္တရာယ် ခံနိုင်ရည်ရှိမှု ပြဿနာများကို ထိရောက်စွာ ဖြေရှင်းဆောင်ရွက်ပေးသည်။ တောင်တန်းနှင့် ကမ်းရိုးတန်းဒေသများတွင် 330kV လိုင်းများ။ အချို့သော မော်ဒယ်များကို ဖြတ်ကျော်တာဝါတိုင်အဖြစ် အသုံးပြုနိုင်သည်။

စိတ်ကြိုက် မျှော်စင်များ သက်ဆိုင်သည့် အခြေအနေများ

အထူးမြေအနေအထား (ကျွန်းများ၊ မတ်စောက်သော တောင်စောင်းများ၊ ရွှံ့နွံများ)၊ အထူးဝန်များ (စက်ပစ္စည်းပေါင်းစုံပေါင်းစပ်မှု၊ ကြီးမားသောဖြတ်ကျော်မှုများ)၊ အထူးရာသီဥတု အခြေအနေများ (ရေခဲထူထပ်သောဒေသများ၊ အားကောင်းသော တိုင်ဖွန်းဒေသများ) နှင့် အထူးအသွင်အပြင် (ရှုခင်းပေါင်းစပ်မှု) လိုအပ်ချက်များ 330kV သွယ်တန်းခြင်းစီမံကိန်းများအတွက်။

အကြံပြုထားသော အကြောင်းပြချက်များQingdao Anbang New Energy ၏ကိုယ်ပိုင်စက်ရုံသည် 330kV ဂီယာလိုင်းကို စိတ်ကြိုက်ပြုလုပ်နိုင်သည်။ ထောင့်သံမဏိမျှော်စင်အမြင့်၊ ဖွဲ့စည်းတည်ဆောက်ပုံပုံစံ၊ ပစ္စည်း၊ သံချေးတက်ခြင်းဆိုင်ရာစံနှုန်းများနှင့်ဝန်ထမ်းစွမ်းရည်အလိုက်၊ ပရောဂျက်ပုံဆွဲခြင်း၊ မြေပြင်စစ်တမ်းအစီရင်ခံစာများနှင့် ဖောက်သည်မှပေးဆောင်သော မိုးလေဝသအချက်အလက်တို့အား ကမ်းလှမ်းခြင်း။ တစ်နေရာတည်းတွင် ဒီဇိုင်းဆွဲခြင်း၊ ထုတ်လုပ်ခြင်းနှင့် တပ်ဆင်ခြင်းဆိုင်ရာ လမ်းညွှန်မှုတို့ဖြင့် အထူးပရောဂျက်အမျိုးမျိုးကို တွေ့ဆုံခြင်း။ လိုအပ်ချက်တွေ။

ဖြစ်ရပ်မှန်များ

Gansu Hexi Corridor 330kV Transmission Line Angle Steel Tower စီမံကိန်း

ပရောဂျက် ခြုံငုံသုံးသပ်ချက်: Gansu Hexi အတွက် မီတာ ၅၀ အရှည်ရှိ ပေါ်တယ်တာဝါတိုင် ၁၂ စုံ ထောက်ပံ့ပေးခဲ့သည်။ စင်္ကြံ 330kV သွယ်တန်းထားသော ပရောဂျက်ကို အလျားလိုက်ဖြင့် မိုးနည်းသော၊ လေပြင်းနှင့် အေးခဲသောရာသီဥတုအခြေအနေများနှင့် လိုက်လျောညီထွေဖြစ်အောင်၊ ပင်လယ်အော်အကွာအဝေး 300 မီတာ။ စပယ်ယာအမျိုးအစား- 2×LGJ400/35၊ မြေစိုက်ဝိုင်ယာအမျိုးအစား- JLB20A-120။

အကောင်အထည်ဖော်မှုအကျိုးသက်ရောက်မှု: တာဝါတိုင်များသည် Q345B အရည်အသွေးမြင့် ထောင့်သံမဏိကို အသုံးပြု၍ မြှင့်တင်ထားသည်။ လေတိုက်နှုန်း 29m/s နှင့် 10mm ရေခဲပြင်များကို အောင်မြင်စွာ ခံနိုင်ရည်ရှိ၍ သံချေးတက်ခြင်း ဆန့်ကျင်ရေး လုပ်ငန်းစဉ်များ။ တပ်ဆင်ချိန် တာဝါတိုင်များကို ၂၅ ရာခိုင်နှုန်း လျှော့ချပြီး ယနေ့အထိ တာဝါတိုင်များ ပြတ်တောက်မှု ကင်းစင်ပြီး ဒေသဆိုင်ရာ စင်္ကြံလမ်းပိတ်ဆို့မှုကို ထိရောက်စွာ လျော့ပါးစေခြင်း၊ ဒေသတွင်း ဓာတ်အား သွယ်တန်းတည်ငြိမ်မှု ရှိစေရန်နှင့် State Grid Gansu Electric Power မှ ချီးမြင့်ခြင်း ခံရပါသည်။ ကုမ္ပဏီ။

Shandong Qingdao 330kV ဓာတ်အားခွဲရုံ Outgoing Line Angle Steel Tower စီမံကိန်း

ပရောဂျက် ခြုံငုံသုံးသပ်ချက်ထွက်ခွာသူများအတွက် ၃၅ မီတာ အရှည်ရှိ ဂါထရီအမျိုးအစား တာဝါတိုင် ၈ စုံကို ပံ့ပိုးပေးထားသည်။ Qingdao ရှိ 330kV ဓာတ်အားခွဲရုံ၏ လိုင်းစီမံကိန်းသည် ဓာတ်အားခွဲရုံအား ပင်မလိုင်းနှင့် ချိတ်ဆက်ထားသည်။ ဆင်ခြေဖုံးမြေအနေအထားနှင့် အဆင်ပြေအောင် အကန့်အသတ်ရှိသော မြေနှင့် ပေါင်းစပ်ပတ်ဝန်းကျင်။

အကောင်အထည်ဖော်မှုအကျိုးသက်ရောက်မှု: ထုတ်ကုန်သည် ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံနှင့် အဆင်ပြေသောတပ်ဆင်မှုရှိပြီး မြေကိုတင်းကြပ်စွာထိန်းချုပ်ထားသည်။ အလုပ်အကိုင်။ Verticality နှင့် Load-Bearing Capacity သည် ဒီဇိုင်းစံနှုန်းများနှင့် ကိုက်ညီပြီး ဂီယာလိုအပ်ချက်နှင့် ကိုက်ညီပါသည်။ ဓာတ်အားခွဲရုံ၏ အထွက်အဆုံး၊ 330kV ဗို့အားမြင့် ဓာတ်အား တည်ငြိမ်စွာ ထွက်ရှိမှုကို ထိရောက်စွာ အာမခံနိုင်စေရန်၊ အဆင့်မြှင့်တင်မှုကို ပံ့ပိုးပေးခြင်း၊ Qingdao ၏ ဒေသဆိုင်ရာ မဟာဓာတ်အားလိုင်း နှင့် State Grid မှ လက်ခံမှုကို ကျော်ဖြတ်သည်။

Shaanxi Weinan 330kV ဂီယာလိုင်း ပြန်လည်တည်ဆောက်ရေး Angle Steel Tower စီမံကိန်း

ပရောဂျက် ခြုံငုံသုံးသပ်ချက်Weinan ရှိ 330kV Luoling လိုင်းတာဝါတိုင်များ အဆင့်မြှင့်တင်ခြင်းနှင့် အမြင့်မြှင့်တင်ခြင်း ပရောဂျက်တွင် ပါဝင်ခဲ့သည်။ Shaanxi သည် မီတာ 40 အားဖြည့် 330kV သွယ်တန်းထားသော ထောင့်ချိုးသံမဏိတာဝါတိုင် (4 strain towers အပါအဝင်)၊ ဘိလပ်မြေနှစ်ထပ်တိုင်ဟောင်းများကို အစားထိုးခြင်းနှင့် ဘေးကင်းမှုအကွာအဝေး မလုံလောက်ခြင်းနှင့် သဘာဝခံနိုင်ရည်အားနည်းခြင်းဆိုင်ရာ ပြဿနာများကို ဖြေရှင်းခြင်း။ ရှိပြီးသားလိုင်းများတွင် သဘာဝဘေးအန္တရာယ်များ။

အကောင်အထည်ဖော်မှုအကျိုးသက်ရောက်မှု-မြင့်မားသော ခွန်အားနှင့် တည်ငြိမ်မှုတို့ကြောင့် ၎င်းတို့ကို ကျေးဇူးတင်ပါသည်။ မိုးအဆက်မပြတ်ရွာသွန်းနေသည့် ရာသီဥတုတွင် အောင်မြင်စွာ တပ်ဆင်နိုင်ခဲ့ပြီး မိုးသည်းထန်စွာ ရွာသွန်းမှုကို ခံနိုင်ရည်ရှိပြီး ထူးထူးခြားခြား စွမ်းဆောင်နိုင်ခဲ့သည်။ လေပြင်းတိုက်သည်။ ပြန်လည်တည်ဆောက်ပြီးနောက်၊ လိုင်း၏လည်ပတ်မှုတည်ငြိမ်မှုမှာ အလွန်တိုးတက်ကောင်းမွန်လာပြီး ထိထိရောက်ရောက်ကာကွယ်နိုင်ခဲ့သည်။ Henan မှ Lingbao converter station သို့ လျှပ်စစ်ဓာတ်အား ပေးဆောင်ရန်အတွက် ယုံကြည်စိတ်ချရသော ပံ့ပိုးမှုပေးသည့် အကြီးစား ဓာတ်အား ပြတ်တောက်မှု Weinan ဧရိယာနှင့် 10 ရက်ကြာ အပြင်းအထန် ပြန်လည်တည်ဆောက်ရေး တာဝန်ကို အောင်မြင်စွာ ပြီးမြောက်ခဲ့သည်။
