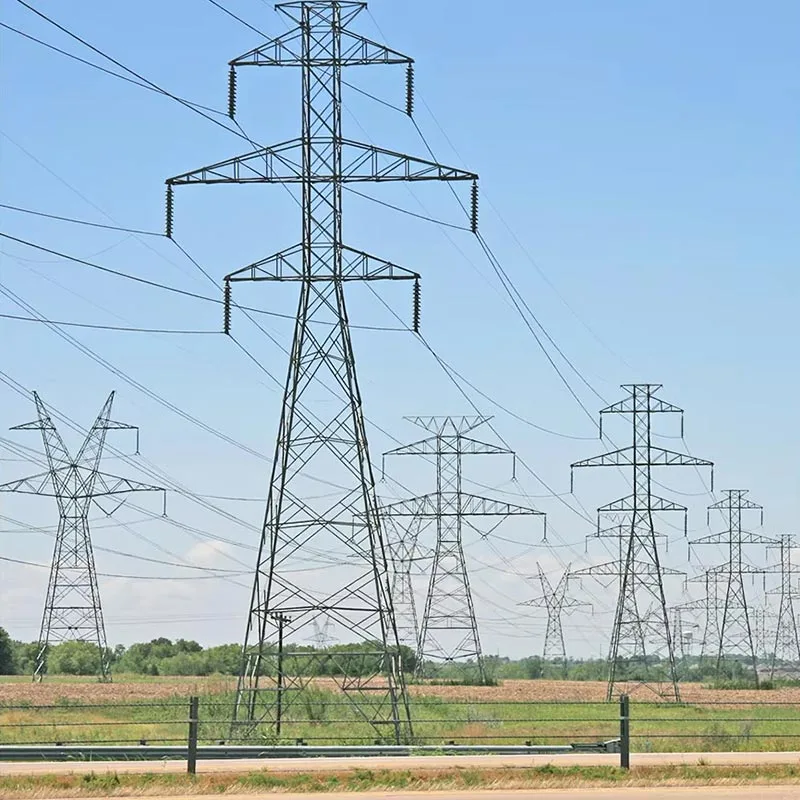

Galvanized Angle Steel Power Transmission Tower

ယုံကြည်စိတ်ချရသော၊ ထိရောက်ပြီး ရေရှည်တည်တံ့သော စွမ်းအင်အခြေခံအဆောက်အအုံအတွက် ကမ္ဘာလုံးဆိုင်ရာ လိုအပ်ချက်သည် မည်သည့်အခါမှ ထင်ရှားပေါ်လွင်ခြင်းမရှိပေ။ မှာ ဤအခြေခံအဆောက်အအုံ၏ နှလုံးသားသည် ထိရောက်မှုကို ဆုံးဖြတ်ပေးသည့် အရေးကြီးသော အစိတ်အပိုင်းတစ်ခုဖြစ်သည့် ဓာတ်အားပို့လွှတ်ရေးမျှော်စင်၊ လုံခြုံစိတ်ချရမှုနှင့် လျှပ်စစ်ဓာတ်ကြိုးများ၏ သက်တမ်းရှည်မှု၊ ရရှိနိုင်သော အမျိုးမျိုးသော ဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာ ဖြေရှင်းနည်းများထဲတွင် Galvanized Angle Steel ဖြစ်သည်။ Power Transmission Towers များသည် ဗို့အားမြင့်နှင့် အလွန်ဗို့အားမြင့် (UHV) အတွက် စက်မှုလုပ်ငန်းစံအဖြစ် ပေါ်ထွက်ခဲ့သည်။ ကမ္ဘာတစ်ဝှမ်း ထုတ်လွှင့်မှုကွန်ရက်များ။

ဤနိဒါန်းသည် ထောင့်သံမဏိအတွက် နည်းပညာနှင့် စီးပွားရေးဆိုင်ရာ အကြောင်းအရာကို ဖော်ထုတ်ပေးပါသည်။ မျှော်စင်များ၊ ၎င်းတို့၏ ကျယ်ကျယ်ပြန့်ပြန့် မွေးစားခြင်းကို မျှတစေသည်။ ကဲ့သို့သော ဓာတ်အားသုံးပစ္စည်းများ ရင်ဆိုင်နေရသော စိန်ခေါ်မှုများကို အကြမ်းဖျင်းအားဖြင့် စတင်သည်။ ကြမ်းတမ်းသောပတ်ဝန်းကျင်ဒြပ်စင်များကိုခံနိုင်ရည်ရှိနေစဉ်အကွာအဝေးကျယ်သောအကွာအဝေးများမှပါဝါပို့လွှတ်ရန်လိုအပ်သည်။

ထို့နောက် စာရွက်ကို ဆက်သည်။ အဓိက အားသာချက်များ၊ ထုတ်လုပ်မှု ခိုင်မာမှုနှင့် လက်တွေ့ကမ္ဘာအသုံးချမှုတို့ကို အလေးပေးသည့် လေ့လာမှု၏ နယ်ပယ်ကို သတ်မှတ်ရန်၊ ဤတာဝါတိုင်များ။

၎င်းတို့၏ မော်ဂျူလာဒီဇိုင်း၊ ကုန်ကျစရိတ်ထိရောက်မှုနှင့် ခိုင်ခံ့သောအကာအကွယ်အပေါ်ယံပိုင်းကို အလေးပေးခြင်းဖြင့်၊ ဤအပိုင်းကို သတ်မှတ်ပေးသည် သွပ်ရည်စိမ်ထားသော ထောင့်သံမဏိ မျှော်စင်များသည် ခေတ်မီ ပါဝါလိုအပ်ချက်များကို မည်ကဲ့သို့ ကိုင်တွယ်ဖြေရှင်းမည်ကို အသေးစိတ် စူးစမ်းရှာဖွေရန် အဆင့်ဖြစ်သည်။ သွယ်တန်းခြင်း၊ ၎င်းတို့အား စွမ်းအင်လုံခြုံရေးနှင့် လိုင်းခံနိုင်ရည်အတွက် မရှိမဖြစ်လိုအပ်သော အရာတစ်ခု ဖြစ်လာစေသည်။

ထုတ်ကုန်အားသာချက်

1. Corrosion Resistance နှင့် Long Service Life

အစိတ်အပိုင်းအားလုံးသည် မျက်နှာပြင်ပေါ်တွင် ထူထပ်သော သွပ်အလွှာ (အထူ ≥85μm) ဖြင့် ဖွဲ့စည်းထားသော အစိတ်အပိုင်းအားလုံးကို ပူပူနွေးနွေး ဂလက်ဗင်းဆေးသုတ်ခြင်း ခံယူသည်။ ဤအလွှာသည် သံမဏိများကို လေ၊ အစိုဓာတ်နှင့် အဆိပ်သင့်သော မီဒီယာများမှ သံမဏိများကို ထိရောက်စွာ ခွဲထုတ်နိုင်ပြီး သံချေးနှင့် သံချေးတက်ခြင်းမှ ကင်းဝေးစေသည်။

ဝန်ဆောင်မှု သက်တမ်းသည် နှစ် 30-50 သို့ရောက်ရှိနိုင်သည်၊ ၎င်းသည်နောက်ပိုင်းတွင်ပြုပြင်ထိန်းသိမ်းမှုအကြိမ်ရေကိုအလွန်လျှော့ချပြီးဝန်ဆောင်မှုစက်ဝန်းကိုတိုးချဲ့သည်။ မျှော်စင်။

2. ကုန်ကျစရိတ်မြင့်မားသောစွမ်းဆောင်ရည်

အစိုင်အခဲစတီးတိုင်များနှင့် နှိုင်းယှဉ်ပါက၊ ရာဇမတ်ကွက်ဒီဇိုင်းသည် သံမဏိပစ္စည်းနည်းပါးပြီး ကုန်ကြမ်းကုန်ကျစရိတ်ကို လျှော့ချပေးသည်။ မှာ တစ်ချိန်တည်းမှာပင်၊ အစိတ်အပိုင်းများသည် ထုတ်လုပ်မှုလုပ်ငန်းစဉ်ကို ရိုးရှင်းစေပြီး ထုတ်လုပ်မှုကို လျှော့ချပေးပြီး စံချိန်စံညွှန်းသတ်မှတ်ထားသည်။ သယ်ယူပို့ဆောင်ရေးစရိတ်။

bolted ချိတ်ဆက်မှုဒီဇိုင်းသည် မြင့်မားသောစွမ်းဆောင်ရည်ကိုရရှိစေကာ ဆိုက်ပေါ်တွင်တည်ဆောက်ခြင်းကုန်ကျစရိတ်ကိုလည်း လျှော့ချပေးသည်။ နှင့် ရင်းနှီးမြုပ်နှံမှု နည်းပါးပြီး အကြီးစားမြှင့်တင်ရေးနှင့် အသုံးချမှုများအတွက် သင့်လျော်သည်။

3. ပြင်းထန်သော ဘက်စုံသုံးနိုင်မှုနှင့် စိတ်ကြိုက်ပြင်ဆင်မှု

ကွဲပြားသောဗို့အားအဆင့် (35kV-1000kV)၊ မြေပြင်အနေအထား (လွင်ပြင်၊ တောင်များ၊ ကမ်းရိုးတန်းဒေသများ) နှင့် လိုအပ်ချက်များကို ရယူနိုင်သည်။

suspension towers များ၊ tension towers များအဖြစ် ပြုလုပ်နိုင်ပါသည်။ အသွင်ကူးပြောင်းရေးတာဝါတိုင်များနှင့် အထူးဖြတ်ကျော်တာဝါတိုင်များ၊ အမျိုးမျိုးသော ပါဝါပို့လွှတ်မှုအခြေအနေများနှင့် အစည်းအဝေးများသို့ အပြည့်အဝလိုက်လျောညီထွေဖြစ်စေသည်။ မတူကွဲပြားသော ပရောဂျက်များ၏ ကွဲပြားခြားနားသော လိုအပ်ချက်များ၊

4. ပြုပြင်ထိန်းသိမ်းမှု လွယ်ကူပြီး သက်တောင့်သက်သာ တပ်ဆင်ခြင်း။

bolted ချိတ်ဆက်မှုမုဒ်သည် ဆိုက်တွင်တပ်ဆင်ခြင်းနှင့် ဖြုတ်တပ်ခြင်းအတွက် အဆင်ပြေသည့် ဂဟေဆော်ခြင်းကို အစားထိုးသည်။ နေ့စဉ် ပြုပြင်ထိန်းသိမ်းမှုကို လျှော့ချခြင်းဖြင့် အကြီးစားစက်ကိရိယာများမပါဘဲ စစ်ဆေးခြင်းနှင့် အစိတ်အပိုင်း အစားထိုးခြင်းတို့ကို လျင်မြန်စွာ ဆောင်ရွက်နိုင်သည်။ အခက်အခဲနှင့် အလုပ်သမားစရိတ်။

စံချိန်စံညွှန်းမီသော အစိတ်အပိုင်းများကိုလည်း နောက်ပိုင်းတွင် ပြုပြင်ထိန်းသိမ်းမှုနှင့် အစားထိုးမှု အဆင်ပြေစေရေး၊ လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှု စွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးခြင်း။

ကန့်သတ်ချက်

စီမံကိန်းကိစ္စ

လေ့လာမှု 1- ±800kV Shanbei-Anhui UHVDC ဂီယာစီမံကိန်း (တရုတ်)

တရုတ်နိုင်ငံ၏ UHV ကျောရိုးဓာတ်အားလိုင်း၏ အဓိကပရောဂျက်တစ်ခုအနေဖြင့်၊ ဤစီမံကိန်းသည် ဒေသတွင်း စွမ်းအင်အရင်းအမြစ်ကို အကောင်းဆုံးဖြစ်အောင် လုပ်ဆောင်ရန် အရေးကြီးပါသည်။ ခွဲဝေချထားပေးပြီး ဘေးကင်းပြီး ယုံကြည်စိတ်ချရသော ဓာတ်အားထောက်ပံ့မှုကို သေချာစေသည်။

ပရောဂျက်သည် သွပ်ရည်စိမ်ထားသော ထောင့်သံမဏိ ပါဝါသွယ်တန်းခြင်းကို လက်ခံကျင့်သုံးသည်။ Anhui Hongyuan (Shandong Electric Engineering & Equipment Group နှင့် ဆက်နွယ်သော) မှ ပံ့ပိုးပေးသော တာဝါတိုင် စုစုပေါင်း ၁၀၃ ခု၊ တာဝါတိုင် စုစုပေါင်းအလေးချိန် ၇,၀၈၄ တန်ရှိသည်။

တာဝါတိုင်များကို Q355 high-strength angle steel ဖြင့် ပြုလုပ်ထားပြီး hot-dip ဖြင့် ပြုလုပ်ထားသည်။ ရှုပ်ထွေးသော ပြင်ပပတ်ဝန်းကျင်များတွင် သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိစေရန် ဇင့်အပေါ်ယံပိုင်းအထူ ≥85μm) galvanization ကုသမှု။

စံချိန်စံညွှန်းမီသော ဒီဇိုင်းနှင့် bolted ချိတ်ဆက်မှုတို့ကြောင့် တာဝါတိုင်များကို အချိန်ဇယားထက် ၅ လခန့် ပို့ဆောင်ပေးခဲ့ပြီး ဖြစ်လာသည်။ လိုင်းတစ်ခုလုံးရှိ သံမဏိတာဝါတိုင်များ၏ အပြည့်အဝပေးပို့မှုနှင့် ထုတ်ကုန်အရည်အသွေးနှင့် ပြီးပြည့်စုံသော ပထမဆုံးပေးသွင်းသူဖြစ်သည်။ ဆောက်လုပ်ရေးလုပ်ငန်းစွမ်းဆောင်ရည်ကို ပိုင်ရှင်က အလွန်အသိအမှတ်ပြုခဲ့သည်။

ပါတနာ ဖောက်သည်များနှင့် လက်မှတ်များ

ဖိလစ်ပိုင် - National Grid Corporation of Philippines (NGCP)
ပရောဂျက်များ- 230kV၊ 500kV ဂီယာလိုင်းများ (ဥပမာ၊ Hermosa-San Jose 500kV)
ဝယ်ယူရေး- တင်းကျပ်သော အရည်အသွေးစစ်ဆေးမှုများ၊ ASTM/AS/NZS လိုက်နာမှု လိုအပ်သည်။

ထိုင်း- ထိုင်းနိုင်ငံ လျှပ်စစ်ထုတ်လုပ်ရေး အာဏာပိုင်အဖွဲ့ (EGAT)၊
စီမံကိန်းများ- 230kV၊ 500kV (ဥပမာ၊ 500kV Tongsong-Songkhla line)
အကြိုအရည်အချင်း- မဖြစ်မနေ စက်ရုံစစ်ဆေးခြင်းနှင့် အမျိုးအစားစမ်းသပ်မှု။

မလေးရှား- Tenaga Nasional Berhad (TNB)
စံချိန်စံညွှန်းများ- MS (မလေးရှားစံနှုန်းများ)၊ IEC၊ ISO 1461 သွပ်ရည်စိမ်ခြင်း
အာရုံစူးစိုက်မှု- 275kV၊ 500kV ဇယားကွက်ချဲ့ထွင်ခြင်းနှင့် ပြန်လည်ပြည့်ဖြိုးမြဲပေါင်းစပ်မှု

ဗီယက်နမ်- အမျိုးသား ဓာတ်အား ပို့လွှတ်ရေး ကော်ပိုရေးရှင်း (EVNNPT)
ပရောဂျက်များ- 500kV (ဥပမာ၊ Nam Dinh 1 အပူဓာတ်အားပေးစက်ရုံမှ Thanh Hoa)

ဗီယက်နမ်- အမျိုးသား ဓာတ်အား ပို့လွှတ်ရေး ကော်ပိုရေးရှင်း (EVNNPT)
ပရောဂျက်များ- 500kV (ဥပမာ၊ Nam Dinh 1 အပူဓာတ်အားပေးစက်ရုံမှ Thanh Hoa)
ပမာဏ- ကြီးမားသော အမှာစာများ (ပရောဂျက်တစ်ခုလျှင် တန်ချိန် 10,000+)

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

မေး- Galvanized Angle Steel Power Transmission Towers အတွက် မည်သည့်ပစ္စည်းများကို အသုံးပြုသနည်း။

A- ပုံမှန်အားဖြင့် Q355/Q345B/Q235B (Chinese standard) သို့မဟုတ် ASTM A572 Grade နှင့် ညီမျှသော စွမ်းအားမြင့် သံမဏိ 50၊ EN S355JR။ အသုတ်အလိုက် ပစ္စည်းလက်မှတ်များ (MTC) ကို ပေးပါသည်။

မေး- မင်းရဲ့တာဝါတိုင်တွေက ဘယ်ဗို့အားကို ပံ့ပိုးပေးနိုင်မလဲ။

A- ကျွန်ုပ်တို့သည် စီးရီးအပြည့်အစုံ- 10kV၊ 35kV၊ 66kV၊ 110kV၊ 132kV၊ 220kV၊ 230kV၊ 330kV၊ 400kV၊ 500kV၊ 765kV
DC ဂီယာတာဝါတိုင်များနှင့် မိုးကြိုးမျှော်စင်များ၊ ဓာတ်အားခွဲရုံတည်ဆောက်မှုများကိုလည်း ပံ့ပိုးပေးပါသည်။

Q: ဖောက်သည်ပုံများအတိုင်းထုတ်လုပ်နိုင်ပါသလား။

A: ဟုတ်ပါတယ်။ ကျွန်ုပ်တို့သည် ဖောက်သည်ရေးဆွဲထားသော ပုံများ (PDF / CAD / DXF) ကို လက်ခံပါသည်။ ကျွန်ုပ်တို့သည် ဒီဇိုင်းကို ပိုမိုကောင်းမွန်အောင်၊ ဖွဲ့စည်းတည်ဆောက်ပုံကိုလည်း ပံ့ပိုးပေးပါသည်။ လိုအပ်ပါက တွက်ချက်ခြင်းနှင့် စိတ်ဖိစီးမှု ခွဲခြမ်းစိတ်ဖြာခြင်း။

မေး- ဘယ်လို မျက်နှာလိမ်းဆေးကို သုံးလဲ။

A- ISO 1461၊ GB/T 13912၊ ASTM A123/A153 အလိုက် Hot-dip galvanizing (HDG)။

မေး- ဝန်ဆောင်မှုသက်တမ်း ဘယ်လောက်ကြာလဲ။

A- ပုံမှန်လေထုပတ်ဝန်းကျင်အောက်တွင်၊ နှစ် 30-50။ ပြင်းထန်သော အဆိပ်သင့်သောနေရာများတွင် သင့်လျော်သောအားဖြင့် အနှစ် 20-30 အထိရောက်ရှိနိုင်သည်။ ဒီဇိုင်း။

မေး- ဘယ်လို အောင်လက်မှတ်တွေ ရှိလဲ။

● ISO 9001 အရည်အသွေးစီမံခန့်ခွဲမှုစနစ်
● ISO 14001 ပတ်ဝန်းကျင်စီမံခန့်ခွဲမှု
● ISO 45001 လုပ်ငန်းခွင်ကျန်းမာရေးနှင့် ဘေးကင်းရေး
● CE (သံမဏိအဆောက်အဦများအတွက် EN 1090)
● AWS/CWB ဂဟေလက်မှတ်
● ပြင်ပအဖွဲ့အစည်း အစီရင်ခံစာများ- SGS၊ BV၊ Intertek
