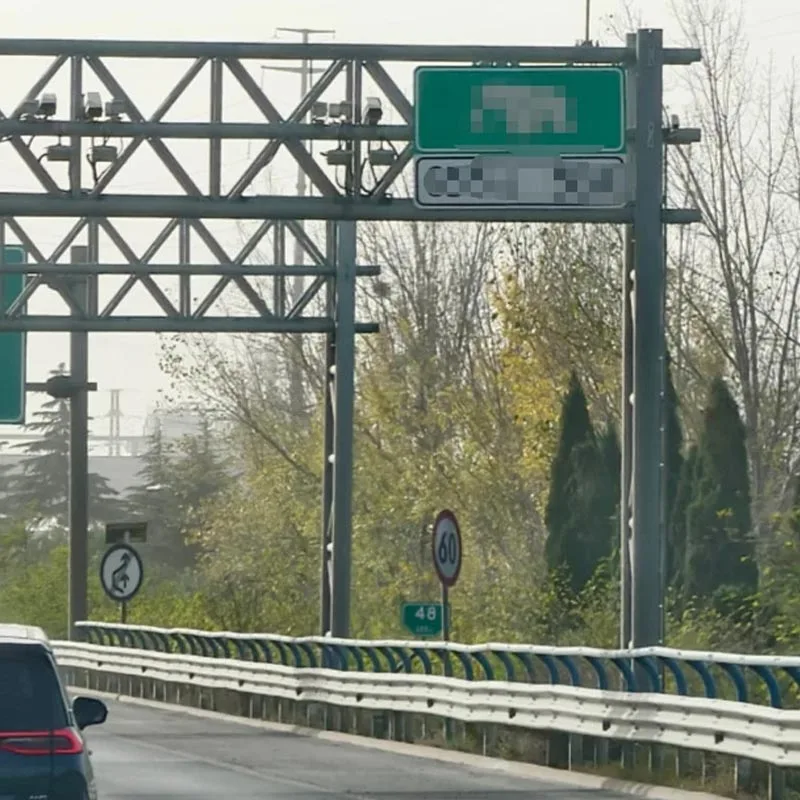

အဝေးပြေး Gantry နှင့် Cantilever

Qingdao Anbang New Energy သည် ပါဝါနှင့် ဆက်သွယ်ရေး သံမဏိတည်ဆောက်ပုံများ နယ်ပယ်တွင် လေးနက်စွာ အာရုံစိုက်သည်။ Highway Gantry နှင့် Cantilever များသည် ၎င်း၏ အဓိက ထုတ်ကုန်လိုင်းများထဲမှ တစ်ခုဖြစ်ပြီး အဝေးပြေးလမ်းမကြီးများ၊ လမ်းလွှဲတံတားများ၊ ဖြတ်သန်းခများ၊ ဘူတာရုံများ၊ ETC လမ်းကြောများနှင့် အခြားအခြေအနေများ။

ထုတ်ကုန်များသည် Q355B အားအခြေခံပစ္စည်းအဖြစ် Q355B ကိုအသုံးပြုသည်။ ပေါင်းစည်းထားသော hot-dip galvanizing လုပ်ငန်းစဉ်၊ JTG D81 နှင့် GB/T 23827 ကဲ့သို့သော အမျိုးသားစံနှုန်းများကို တင်းကြပ်စွာ လိုက်နာပါ။

သူတို ခိုင်ခံ့သောလေခံနိုင်ရည်၊ ချေးခံနိုင်ရည်နှင့် လွယ်ကူသောပေါင်းစပ်အင်္ဂါရပ်များကို ပေါင်းစပ်ထားသောကြောင့် လိုအပ်ချက်များကို ပြည့်မီအောင်ဆောင်ရွက်နိုင်သည်။ တစ်နာရီ ကီလိုမီတာ 120 အဝေးပြေးလမ်း မြင်နိုင်စွမ်းနှင့် ဘက်စုံလမ်းသွား လွှမ်းခြုံမှုအတွက်၊ စမတ်ကျသော သယ်ယူပို့ဆောင်ရေး တည်ဆောက်မှုကို အထောက်အကူဖြစ်စေသည်။ အခြေခံအဆောက်အဦ။

ကန့်သတ်သတ်မှတ်ချက်များ

ရွေးချယ်ရေး အကြံပြုချက်များ

ဇာတ်လမ်းရွေးချယ်မှု

မြန်နှုန်းမြင့် mainline / Interchange hub: 10 မှ 25 မီတာရှိသော အလင်းတန်းတစ်ခု၊ နှစ်ထပ်ကော်လံ ထောင့်ဖြတ်ပုံစံကို ရွေးချယ်ပါ ပံ့ပိုးမှုဖွဲ့စည်းပုံ၊ လမ်းသွားများစွာကို ဖုံးအုပ်ထားပြီး ETC နှင့် ကြီးမားသောလမ်းညွှန်ဆိုင်းဘုတ်များနှင့် လိုက်ဖက်ကာ 120km/h မြင်ကွင်းကိုသေချာစေသည် အကွာအဝေး

ဘက်စုံလမ်းသွား စည်လမ်း / ဗဟိုလမ်းပိုင်း- အသွားအလာကို ဆောင်ရွက်ပေးသော အလျားလိုက် လက်နှစ်ဖက်ပါသော နှစ်ထပ် cantilever တိုင်များကို ရွေးပါ။ လမ်းကြောင်းနှစ်ခုစလုံးတွင် နေရာချွေတာပြီး ကြီးမားသော တားမြစ်/ညွှန်ပြသော ဆိုင်းဘုတ်များနှင့် လိုက်ဖက်ပါသည်။

တစ်လမ်းသွား / ချဉ်းကပ်လမ်း / ဝန်ဆောင်မှုဧရိယာတိုင်လုံးတစ်လုံး၊ တိုင်အမြင့် 6.5-8.0m၊ cantilever 2-4.5m၊ ပေါ့ပါးသော လိုက်လျောညီထွေဖြစ်အောင်၊ လမ်းဘေးနေရာကို မသိမ်းပိုက်ပါ။

Environment အရ ရွေးချယ်မှု

ကမ်းရိုးတန်း / ဆားမြူမြင့်မား / စက်မှုဧရိယာ: ဂရန်ထရီနှင့် တိုင်လီဗာတိုင် နှစ်ခုစလုံးသည် ပူပြင်းသော နစ်မြုပ်နေသော သွပ်ရည်နှင့် အမှုန့်ကို လက်ခံသည်။ နှစ်ထပ်ချေးကာကွယ်မှု၊ ဇင့်အလွှာအထူ ≥85μm၊ ဝန်ဆောင်မှုသက်တမ်းကို 30% တိုးမြှင့်သည်။

မြင့်မားသောလေတိုက်ဧရိယာ / လေးလံသောလမ်း: Q355B အခြေခံပစ္စည်းကို ဦးစားပေးပါ၊ gantry beam များကို အားဖြည့်ပြီး 12mm အထိ ထူသည်၊ cantilever pole နံရံအထူ ≥8mm၊ torsion နှင့် shear resistance ကို တိုးမြင့်စေသည်။

စမတ်ပေါင်းစပ်မှု: Gantries သည် ထောက်လှမ်းခြင်း၊ RSU နှင့် မိုးလေဝသဌာနများအတွက် တပ်ဆင်မှု အင်တာဖေ့စ်များကို သိုလှောင်ထားသည်။ Highway Gantry နှင့် Cantilevers များသည် ပြောင်းလဲနိုင်သော အချက်အလက်အကန့်များကို ပေါင်းစပ်နိုင်ပြီး ဆောက်လုပ်ရေးကို ရိုးရှင်းစေသည်။

ထုပ်ပိုးခြင်းနှင့် ပို့ဆောင်ခြင်း။

ထုပ်ပိုးမှုအစီအစဉ်

အစိတ်အပိုင်းကာကွယ်ရေး: တံခါးဘောင်ကော်လံ/ထုပ်တန်းများနှင့် cantilever လက်မောင်းနှစ်ဖက်စလုံးတွင် ပလပ်စတစ်အကာအကွယ်ဦးထုပ်များ ချိတ်ပါ ။ သွပ်ရည်စိမ်ထားသော အလွှာကို ထိခိုက်ပျက်စီးမှုမှ ကာကွယ်ရန် သစ်သားပြားများဖြင့် အနားကွပ်များကို ပတ်ထားသည်။

စုစည်းခြင်းနှင့် လုံခြုံစေခြင်း။: ရှည်လျားသောအစိတ်အပိုင်းများကို သံမဏိကြိုးများဖြင့် ချည်နှောင်ထားပြီး အဆစ်များတွင် ပျော့ပျောင်းသောအဖုံးများထည့်ထားသည်။ သယ်ယူပို့ဆောင်ရေးကာလအတွင်း ပုံပျက်ခြင်း၊ တံခါးဘောင်တန်းများကို သက်ဆိုင်ရာ အပိုင်းများတွင် ထုပ်ပိုးထားသည်။ ပုံများ။

တံဆိပ်တပ်ခြင်းများကို ရှင်းလင်းပါ။: အစိတ်အပိုင်းတစ်ခုစီကို ၎င်း၏ နံပါတ်၊ သတ်မှတ်ချက်၊ တပ်ဆင်မှု ဦးတည်ချက်တို့ဖြင့် မှုတ်ထုတ်ထားသည်။ ဆိုက်တွင် ချိန်ညှိမှု မြန်ဆန်လွယ်ကူစေရန် ထုပ်ပိုးမှုစာရင်းဖြင့် ပါရှိသည်။

ပို့ဆောင်ရေးလုပ်ငန်းစဉ်

ထုတ်လုပ်မှုပြီးနောက်၊ အစိတ်အပိုင်းများကို အတိုင်းအတာ၊ သွပ်ရည်စိမ်သောအပေါ်ယံပိုင်းနှင့် စက်ပိုင်းဆိုင်ရာ စစ်ဆေးခြင်း အဆင့်သုံးဆင့်ကို ဆောင်ရွက်သည်။ စွမ်းဆောင်ရည်နှင့် ကိုက်ညီမှုရှိသော လက်မှတ်များထုတ်ပေးခြင်းနှင့် စစ်ဆေးရေးအစီရင်ခံစာများ။

လိုက်လျောညီထွေရှိသော ထောက်ပံ့ပို့ဆောင်ရေးနှင့် ပူးပေါင်းဆောင်ရွက်ခြင်း။ တံခါးဘောင်များ/ ရှည်လျားသော cantilever လက်နက်များသည် သယ်ယူပို့ဆောင်ရေးအတွက် ကြမ်းပြင်ထရပ်ကားများကို တင်းကြပ်စွာ အသုံးပြုသည်။ ရုတ်တရက် ဘရိတ်အုပ်ခြင်း သို့မဟုတ် ချွန်ထက်သော ကွေ့ခြင်းမှ အစိတ်အပိုင်းများ ရွှေ့ပြောင်းခြင်းကို ရှောင်ရှားရန် အရှိန်ကို ထိန်းချုပ်ခြင်း။

နိုင်ငံတစ်ဝှမ်းလွှမ်းခြုံနိုင်သော Qingdao Anbang New Energy Factory မှတိုက်ရိုက်တင်ပို့ခြင်း။ ကြီးမားသောတံခါးဘောင်ပစ္စည်းများကို ဦးစားပေးထားသည်။ သီးသန့်ယာဉ်ပို့ဆောင်မှုအတွက်၊ ၄၈ နာရီအတွင်း ပို့ဆောင်ပေးပြီး၊ အဓိက အဝေးပြေးလမ်းမကြီးသို့ ၇ ရက်မှ ၁၅ ရက်အတွင်း ပို့ဆောင်ပေးပါသည်။ တနိုင်ငံလုံးရှိ ဆောက်လုပ်ရေးလုပ်ငန်းခွင်များ။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Highway Gantry နှင့် Cantilever များသည် မည်သည့်အဓိကစံနှုန်းများကို လိုက်နာရမည်နည်း။

၎င်းတို့သည် "Highway Traffic Safety Facility Design Code" JTG D81၊ " Road Traffic Sign Boards and Supports" တို့ကို လိုက်နာရပါမည်။ GB/T 23827 နှင့် "Hot-Dip Galvanizing for Technical Requirements" GB/T 13912 သည် တည်ဆောက်ပုံဆိုင်ရာ ဘေးကင်းမှုနှင့် သံချေးတက်မှုကို သေချာစေရန်၊ ခုခံမှု။

တံခါးဘောင်များနှင့် သံတိုင်များ ၏ သံချေးတက်ခြင်း ဆန့်ကျင်ရေး လုပ်ငန်းစဉ်သည် ရေရှည်ခံနိုင်ရည်ရှိစေရန် မည်သို့အာမခံသနည်း။

နံရံအထူ ≤12mm နှစ်မြှုပ်ခြင်း ≥8 မိနစ်၊ ပျမ်းမျှသွပ်အလွှာအထူ ≥85μm၊ အတွင်းနံရံ အပြည့်ဖြင့်၊ ကမ်းရိုးတန်း/ တိုက်စားမှုမြင့်မားသော ဒေသများအတွက် အပိုဆောင်း Powder Coating ကို အသုံးပြုနိုင်ပြီး ဝန်ဆောင်မှုသက်တမ်း 25 နှစ်အထက် ရရှိစေပါသည်။

ရှည်လျားသော cantilever လက်နက်များ/ တံခါးဘောင်ကြီးများ မည်ကဲ့သို့ သယ်ယူ ပို့ဆောင်ပြီး ဆိုဒ်တွင် တပ်ဆင်ကြသနည်း။

ရှည်လျားသော cantilever လက်များကို အပိုင်းများတွင် လုပ်ဆောင်နိုင်ပြီး 8.8 တန်းမြင့်သော လက်ကိုင်တုံးများကို အသုံးပြု၍ ဆိုက်တွင် ချိတ်ဆက်နိုင်သည်။ စက်ရုံမှမထွက်ခွာမီကြိုတင်တပ်ဆင်; တံခါးဘောင်များကို အပိုင်းများအလိုက် ထုပ်ပိုးထားပြီး ဆိုဒ်အလိုက် တပ်ဆင်ထားသည်။ ဇင့်အလွှာကို မပျက်စီးစေရန် နိုင်လွန်ကြိုးများကို အသုံးပြု၍ နံပါတ်တပ်ခြင်း၊

လမ်းအဆင့်နှင့် လမ်းသွားအရေအတွက်ပေါ်မူတည်၍ မော်ဒယ်များကို မည်သို့ရွေးချယ်ရမည်နည်း။

အဝေးပြေး/မူလတန်းလမ်းများသည် အောက်ခြေရှင်းလင်းချက် ≥5.5m ဖြင့် cantilever သို့မဟုတ် တံခါးဘောင်အမျိုးအစားများကို ဦးစားပေးသင့်သည်။ အလယ်တန်းလမ်းများ တိုတောင်းသော cantilever ကိုရွေးချယ်နိုင်သည်။ လမ်းသွားပေါင်းများစွာ (≥4လမ်းသွား) လမ်းလွှဲများသည် တံခါးဘောင်များကို အသုံးပြုသင့်သည်၊ တစ်လမ်းသွား/ချဉ်းကပ်လမ်းများကို အသုံးပြုသင့်သည် တစ်ခုတည်းသော cantilever၊ အမြင်အကွာအဝေးကို ချိန်ညှိပေးပြီး ကုန်ကျစရိတ်သက်သာမှု။

မည်သည့် ဉာဏ်ရည်ထက်မြက်သော သယ်ယူပို့ဆောင်ရေးကိရိယာများကို ထုတ်ကုန်များနှင့် ပေါင်းစပ်နိုင်သနည်း။

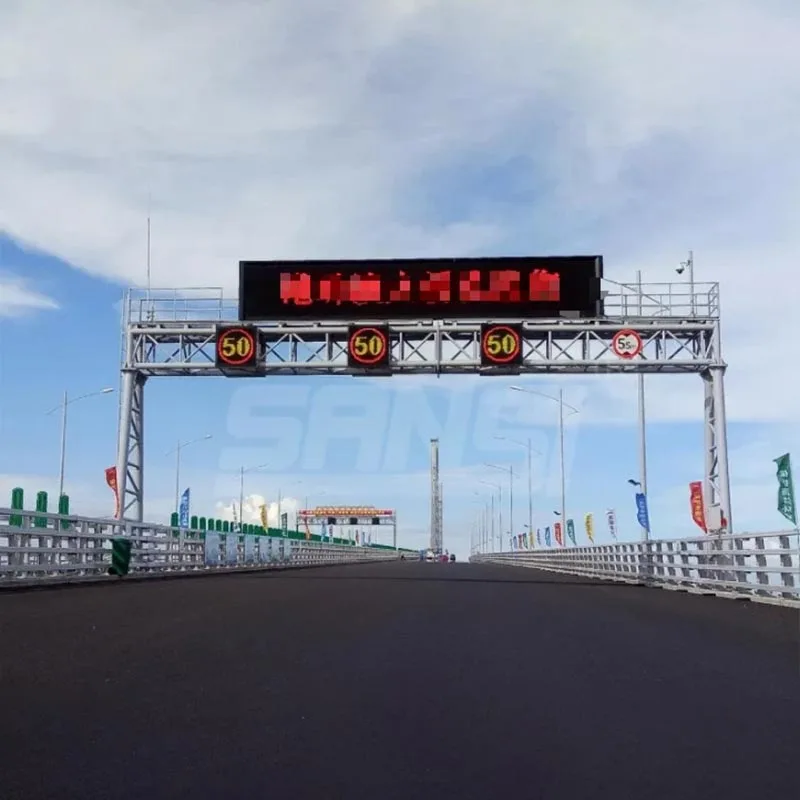

တံခါးဘောင်များသည် ETC အင်တာနာများ၊ HD စောင့်ကြည့်ခြင်း၊ RSU V2X စက်များနှင့် ပြောင်းလဲနိုင်သော မက်ဆေ့ချ်များကို ပေါင်းစပ်နိုင်သည်။ cantilever လက်နက်များ စမတ်အဝေးပြေးလမ်းအတွက် သီးသန့်မြေပြင်နှင့် ပါဝါကြားခံများပါရှိသော LED မီးအလင်းရောင်နှင့် ယာဉ်ရှာဖွေရေးကိရိယာများ တပ်ဆင်ပါ။ ဆောက်လုပ်ရေး။
