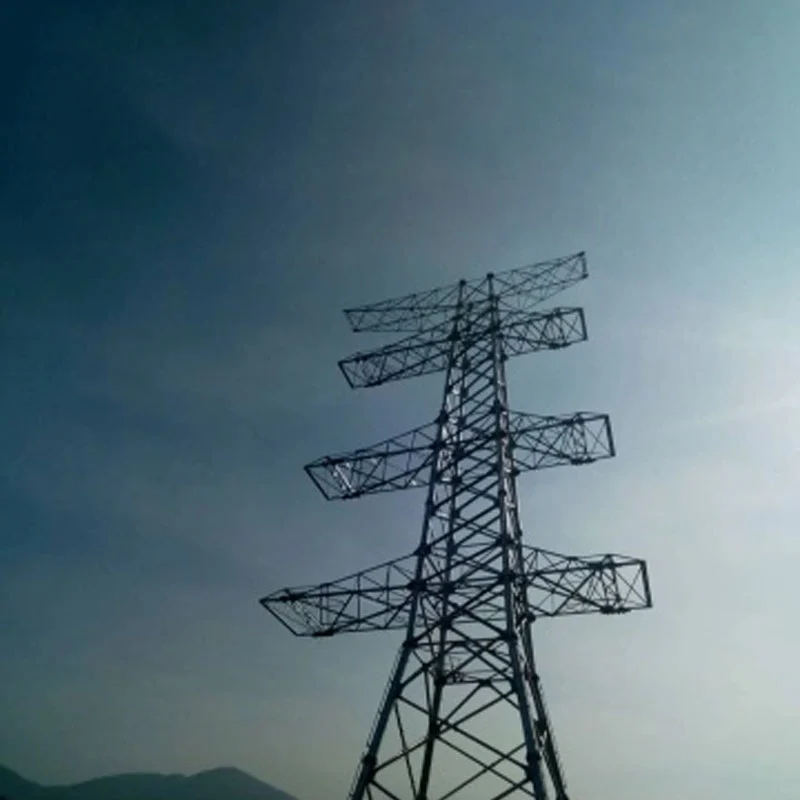

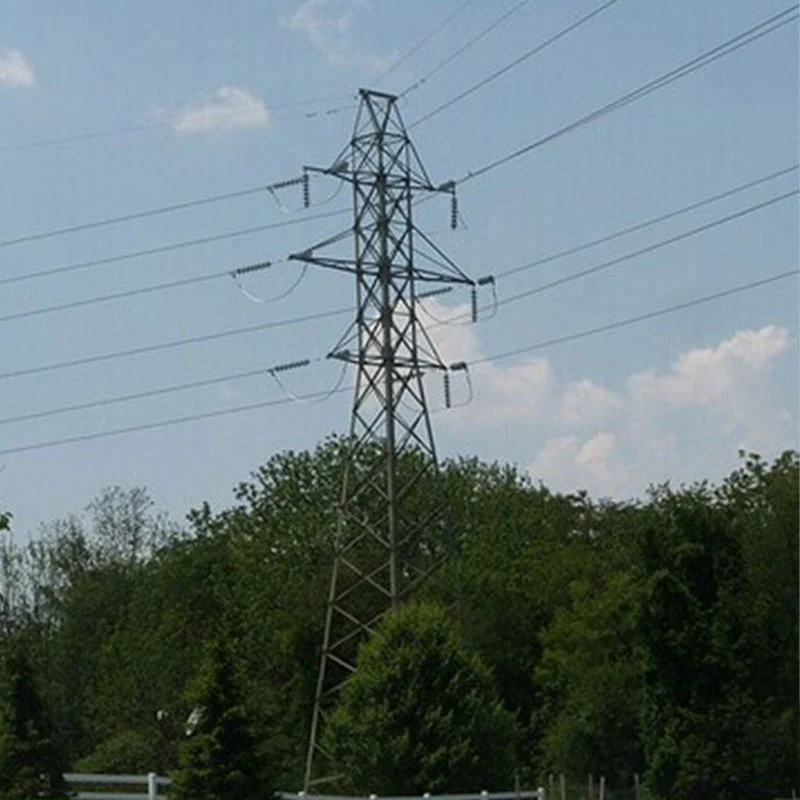

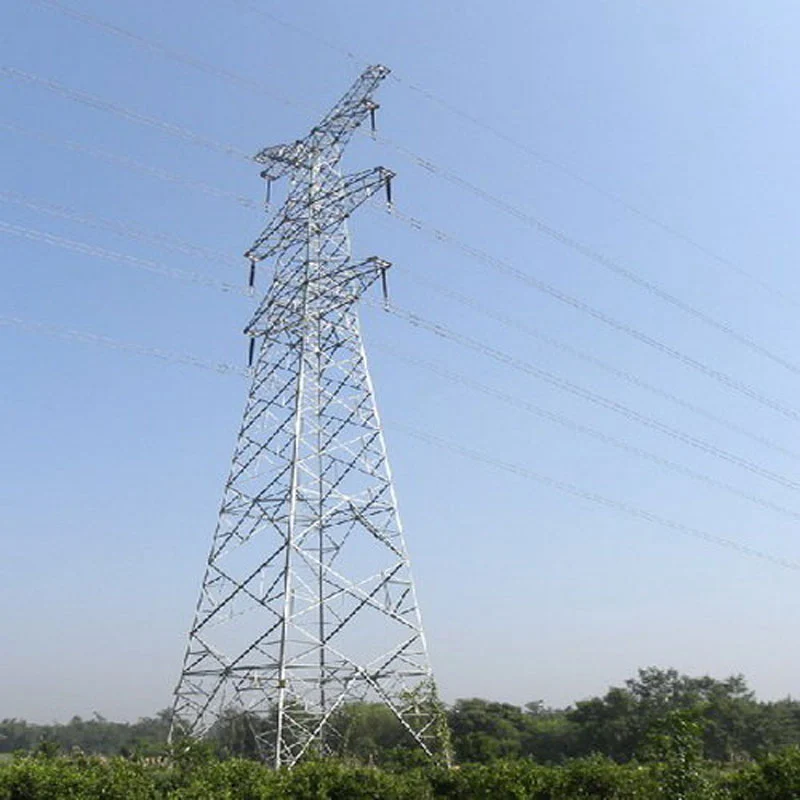

220kV Double Circuit Lattice Steel Tower

ရင့်ကျက်သောကုန်ထုတ်စနစ်များဖြင့် ကျောထောက်နောက်ခံပြုထားသော၊ ကျွန်ုပ်တို့သည် နှစ်စဉ် 50,000 တန်ချိန် ထုတ်လုပ်မှုစွမ်းရည်ကို ဂုဏ်ယူစွာဖြင့်၊ တိကျစွာဖြတ်တောက်ခြင်း၊ စက်ရုပ်ဂဟေဆက်ခြင်း၊ တစ်သားတည်းပုံဖော်ခြင်းနှင့် တင်းကျပ်သောမျက်နှာပြင်ကုသမှုများ အပါအဝင် လုပ်ထုံးလုပ်နည်းများ ဖွဲ့စည်းပုံ တူညီမှု။ အရည်အသွေးအာမခံချက်အတွက်၊ ထုတ်ကုန်အားလုံးသည် တရားဝင်စက်ပိုင်းဆိုင်ရာ စွမ်းဆောင်ရည်နှင့် လေအားကို ခံနိုင်ရည်ရှိသည်။ ASCE နှင့် နိုင်ငံတော် ဓာတ်အား စံနှုန်းများနှင့် ကိုက်ညီသော စမ်းသပ်မှုများ၊ အတည်ပြုထားသော ဖိစီးမှု အချိုးအစားနှင့် လေအား ရွှေ့ပြောင်းမှုတို့ ပါဝင်သည်။ ISO ပါ၀င်ပါတယ်။ အရည်အသွေးစီမံခန့်ခွဲမှုစနစ် အသိအမှတ်ပြုလက်မှတ်များနှင့် ပြည့်စုံသော ပြင်ပကုမ္ပဏီစမ်းသပ်မှုအစီရင်ခံစာ

ဤမျှော်စင်အား Indonesia Nusantara အပါအဝင် ပြည်တွင်းနှင့်ပြည်ပ အဓိက မဟာဓာတ်အားလိုင်းစီမံကိန်းများတွင် တွင်ကျယ်စွာ အသုံးချခဲ့သည်။ 220kV လျှပ်စစ်ဓာတ်အားလိုင်း တိုးချဲ့ရေးစီမံကိန်း။ ၎င်းသည် တည်ငြိမ်သောဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာစွမ်းဆောင်ရည်၊ ဆိုက်အတွင်းတပ်ဆင်မှုအဆင်ပြေပြီး ယုံကြည်စိတ်ချရမှုကိုပေးဆောင်သည်။ လုပ်ငန်းလည်ပတ်မှုဘေးကင်းရေး၊ မတူကွဲပြားသောရှုပ်ထွေးမှုများတွင်မြင့်မားသောလိုက်လျောညီထွေရှိမှုနှင့်အင်ဂျင်နီယာကြာရှည်ခံမှုအတွက်တစ်သမတ်တည်းအသိအမှတ်ပြုမှုရရှိခြင်း။ ပတ်ဝန်းကျင်များ။

220kV Double Circuit Lattice Steel Tower ၏ လျှောက်လွှာအခြေအနေများ

220kV နှစ်ထပ်ဆားကစ်ရာဇမတ်စတီးလ်တာဝါသည် တာဝါတိုင်တစ်ခုတည်းတွင် သီးခြားလွတ်လပ်သော 220kV ဂီယာပတ်လမ်းနှစ်ခုကို ပံ့ပိုးပေးသည် ဘောင်။ မြေယာကန့်သတ်ဒေသများတွင် အဓိကအားဖြင့် လက်ခံကျင့်သုံးသဖြင့် သွယ်တန်းစင်္ကြံများကို အလွန်ကျဉ်းမြောင်းစေပြီး မြေယာသိမ်းဆည်းမှုကို ဖြတ်တောက်ခြင်း၊ သီးခြားဆားကစ်လိုင်းနှစ်ခုနှင့် နှိုင်းယှဉ်ပါက ကုန်ကျစရိတ်။

မြို့ဆင်ခြေဖုံး 220kV ဓာတ်အားခွဲရုံများ ထူထပ်စွာချိတ်ဆက်ကာ မြို့တွင်းအဝင်အထွက် ဓာတ်အားလိုင်းများအတွက် တွင်ကျယ်စွာ အသုံးပြုပါသည်။ လိုင်းစင်္ကြံအသစ်များ ရရှိရန်ခက်ခဲသော လူနေဇုန်များ။ မျှော်စင်သည် လျှော့ချခြင်းဖြင့် တောင်တန်းနှင့် တောင်ကုန်းမြေပြင်နှင့် ကိုက်ညီသည်။ အုတ်မြစ်ချခြင်းနှင့် ဂေဟစနစ်ပျက်စီးခြင်း မြစ်များ၊ အဝေးပြေးလမ်းများနှင့် မီးရထားလမ်းများကိုဖြတ်ကူးရာတွင်လည်း ဦးစားပေး၊ လမ်းဖြတ်ကူးခြင်း အစီအစဉ်များကို ရိုးရှင်းစေပြီး သယ်ယူပို့ဆောင်ရေးနှင့် လမ်းကြောင်းအတွက် အနှောက်အယှက်ဖြစ်စေသည်။

အသုံးများသော အပလီကေးရှင်းများတွင် စက်မှုဝန်အား စင်တာများအတွက် ပါဝါထောက်ပံ့ရေးလိုင်းများနှင့် လေ၏အထွက် ဂီယာပတ်လမ်းများ ပါဝင်သည်။ နှင့် နေရောင်ခြည်စွမ်းအင်သုံး အခြေစိုက်စခန်းများ။ သို့သော်လည်း ၎င်း၏ အားနည်းချက်များကို အာရုံစိုက်သင့်သည်- ပိုလေးသောတာဝါတိုင်ဝန်များ၊ ဖြစ်နိုင်ခြေပိုများသည်။ တာဝါတိုင်ပျက်စီးမှုအောက်ရှိ ဆားကစ်နှစ်ခုလုံး၏ တပြိုင်နက် ပျက်ကွက်ခြင်းအပြင် မိုးကြိုးကာကွယ်ရေးအတွက် တင်းကျပ်သောလိုအပ်ချက်များနှင့် လျှပ်စစ်သံလိုက်ရှင်းလင်းရေးဒီဇိုင်း။

220kV Double Circuit Lattice Steel Tower အတွက် ပုံမှန်ထိန်းသိမ်းမှု လမ်းညွှန်ချက်များ

ပုံမှန်ပြုပြင်ထိန်းသိမ်းခြင်းသည် 220kV နှစ်ဆပတ်လမ်း ရာဇမတ်ကွက် သံမဏိတာဝါတိုင်များ၏ တည်ဆောက်ပုံဆိုင်ရာ ဘေးကင်းမှုနှင့် တည်ငြိမ်သော ပါဝါထောက်ပံ့မှုကို သေချာစေသည်။ ကျယ်ကျယ်ပြန့်ပြန့်အသေးစိတ်စစ်ဆေးခြင်းများကို နှစ်စဉ်စီစဉ်ပေးခြင်းဖြင့် ပုံမှန်အမြင်အာရုံစစ်ဆေးခြင်းကို သုံးလတစ်ကြိမ်ပြုလုပ်ရမည်။

တာဝါတိုင်၏ပင်မကိုယ်ထည်များ၊ ထောင့်သံမဏိအစိတ်အပိုင်းများနှင့် သံမဏိအစိတ်အပိုင်းများကို သံချေးတက်ခြင်း၊ ပုံပျက်ခြင်း၊ အက်ကွဲခြင်းနှင့် လျော့ရဲခြင်းအတွက် စစ်ဆေးပါ။ fasteners သံချေးတက်ခြင်း ဆန့်ကျင်ဘက်အပေါ်ယံပိုင်းနှင့် ပူပြင်းသော သွပ်ရည်စိမ်ထားသော မျက်နှာပြင်များကို စစ်ဆေးပါ။ အချိန်မီ touch-up ပန်းချီဘယ်မှာဆောင်ရွက်ပါ။ galvanization အခွံချွတ်။ မြေစိုက်ကိရိယာများကို စစ်ဆေးပါ၊ မတည်မငြိမ်ဖြစ်သော မြေသားလျှပ်ကူးပစ္စည်းများနှင့် အရည်အချင်းပြည့်မီသော မြေသားများကို သေချာစစ်ဆေးပါ။ ခုခံမှု။

အခြေချနေထိုင်မှု၊ အက်ကွဲမှု၊ ရေတိုက်စားမှုနှင့် လျှောစောက်မတည်ငြိမ်မှုအတွက် မျှော်စင်အုတ်မြစ်များကို စောင့်ကြည့်ပါ။ insulator ကြိုးများကို စစ်ဆေးခြင်း၊ ပျက်စီးမှု၊ ညစ်ညမ်းမှုနှင့် ပုံမှန်မဟုတ်သော အပူပေးခြင်းအတွက် ဆက်စပ်ပစ္စည်းများနှင့် jumper ချိတ်ဆက်မှုများ။ ရေပေါ်အရာဝတ္ထုများ၊ ပေါင်းပင်များနှင့် ဖယ်ရှားပါ။ တာဝါတိုင်များအနီးရှိ ဆောက်လုပ်ရေး အမှိုက်များ။

ချို့ယွင်းချက်အားလုံးကို မှတ်တမ်းတင်ပြီး အမျိုးအစားခွဲ၍ ပြုပြင်ခြင်းများကို လုပ်ဆောင်ပါ။ ပြင်းထန်သောအန္တရာယ်များအတွက် ဦးစားပေးကိုင်တွယ်ရန် လိုအပ်ပါသည်။ အဆောက်အဦပုံပျက်ခြင်းနှင့် ကျိုးပဲ့သော ဆက်စပ်ပစ္စည်းများ။ လေပြင်းတိုက်ခတ်ခြင်း၊ မိုးကြိုးပစ်ခြင်းနှင့် ရေခဲချောင်းများအပါအဝင် ပြင်းထန်သောရာသီဥတုပြီးနောက်၊ အထူးကင်းလှည့်စစ်ဆေးခြင်းများကို ချက်ချင်းစီစဉ်ရမည်။

ကွဲပြားမှုများနှင့် အရေးပါမှု- 220kV Double Circuit Lattice Tower နှင့် 500kV Lattice Steel Tower

အဓိကကွာခြားချက်များ

1.ဗို့အားနှင့်ရှင်းလင်းရေး: 220kV နှစ်ထပ်ဆားကစ်တာဝါသည် သေးငယ်သော အဆင့်မှအဆင့်နှင့် မြေပြင်ရှင်းလင်းမှုများဖြင့် တည်ဆောက်မှုတစ်ခုတွင် 220kV ဆားကစ်နှစ်ခုကို သယ်ဆောင်သည်။ 500kV တာဝါသည် ပိုမြင့်သောဗို့အားဖြင့် လည်ပတ်နေပြီး လေပြိုကျမှုကို ရှောင်ရှားရန် ပိုမိုကြီးမားသော လျှပ်စစ်ရှင်းလင်းရေးများ လိုအပ်သည်။
2.တာဝါတည်ဆောက်ပုံနှင့် အရွယ်အစား: 220kV နှစ်ထပ်ဆားကစ်တာဝါတိုင်များသည် အတော်လေးကျစ်လစ်သည်။ 500kV တာဝါတိုင်အများစုသည် ပိုမြင့်သည်၊ ပိုလေးသည်၊ ပိုကြီးသောလက်ဝါးကပ်တိုင်များနှင့် ပိုကြီးသောလေဝင်ပေါက်များနှင့် conductor တင်းမာမှုကိုခံနိုင်ရည်ရှိသောအုတ်မြစ်များပါရှိသည်။
3.ပတ်လမ်းအပြင်အဆင်: 220kV အမျိုးအစားသည် စင်္ကြံများကို ကယ်တင်ရန်အတွက် တာဝါတစ်ခုတည်းတွင် ဆားကစ်နှစ်ခုကို စီစဉ်ပေးသည်။ ပုံမှန် 500kV ရာဇမတ်ကွက်များ အများစုသည် တင်းကျပ်သော လျှပ်စစ်သံလိုက်ကန့်သတ်ချက်များကြောင့် တစ်ခုတည်းသော circuit များဖြစ်သည်။ double-circuit 500kV တာဝါတိုင်များကို မကြာခဏအသုံးပြုမှုနည်းပါးသည်။
4.ဂီယာစွမ်းရည်: 500kV လိုင်းသည် ခရီးဝေးပါဝါသယ်ယူမှုအတွက် ပိုမိုကြီးမားသော ဓာတ်အားပို့လွှတ်နိုင်စွမ်းကို ပေးဆောင်သည်။ 220kV နှစ်ထပ်ဆားကစ်လိုင်းများသည် အဓိကအားဖြင့် ဒေသဆိုင်ရာ ဓာတ်အားဖြန့်ဖြူးမှုနှင့် ဒေသဆိုင်ရာဝန်ထောက်ပံ့မှုတို့ကို ဆောင်ရွက်သည်။

ထွေထွေထူးထူး

220kV နှစ်ထပ်ဆားကစ်တာဝါတိုင်များသည် မြို့ဆင်ခြေဖုံးနှင့် မြို့ပြဓာတ်အားကွန်ရက်များအတွက် မြေယာအသုံးပြုမှုကို ပိုမိုကောင်းမွန်စေပြီး ပါဝါထောက်ပံ့မှု ယုံကြည်စိတ်ချရမှုကို ပိုမိုကောင်းမွန်စေသည် ဒေသဆိုင်ရာ လိုင်းများအတွင်း။ 500kV ရာဇမတ်ကွက် တာဝါတိုင်များသည် ပင်မဂရစ်၏ ကျောရိုးဖြစ်ပြီး ခရီးဝေးစွမ်းအင်ကို ထုတ်ပေးသည် ပါဝါအခြေစိုက်စခန်းများနှင့် ဝန်ဆောင်ဌာနများအကြား ထုတ်လွှင့်မှု။ တာဝါတိုင်ရွေးချယ်ရာတွင် မျှတသော ဆောက်လုပ်ရေးကုန်ကျစရိတ်၊ မြေအရင်းအမြစ်၊ ဂီယာစကေးနှင့် ဂရစ်လုံခြုံရေး။

Anbang 220kV Double Circuit Lattice Steel Tower ၏ အားသာချက်များ

(စကားလုံး 200 ဝန်းကျင်၊ တရားဝင် တင်ပို့မှုနည်းပညာဗားရှင်း) Anbang ၏ 220kV Double Circuit Lattice Steel Tower သည် ယုံကြည်စိတ်ချရသော၊ ကမ္ဘာလုံးဆိုင်ရာ မဟာဓာတ်အားလိုင်းများအတွက် ကုန်ကျစရိတ်သက်သာသော ပို့လွှတ်မှုဖြေရှင်းချက်။ မြင့်မားသောခွန်အား Q355/Q420 ထောင့်သံမဏိနှင့် ISO 1461 နှင့် ကိုက်ညီသော တင်းကျပ်သော hot-dip galvanisation၊ တာဝါသည် သာလွန်ကောင်းမွန်သော သံချေးတက်ခြင်း စွမ်းဆောင်ရည်ကို ရရှိပြီး နှစ် 50 ဒီဇိုင်းဝန်ဆောင်မှုသက်တမ်း၊ ကမ်းရိုးတန်း၊ တောင်တန်းနှင့် ကုန်းတွင်းပိုင်းရှုပ်ထွေးသော မြေပြင်အနေအထားအတွက် သင့်လျော်သည်။

အမှီအခိုကင်းသော အင်ဂျင်နီယာအဖွဲ့များ၏ ပံ့ပိုးမှုဖြင့် Anbang သည် IEC နှင့် GB စံနှုန်းများအတိုင်း စိတ်ကြိုက်ဖွဲ့စည်းပုံဒီဇိုင်းကို ပံ့ပိုးပေးပါသည်။ မတူညီသောလေတိုက်နှုန်း၊ ရေခဲပြင်နှင့် ဖြတ်ကျော်မှုလိုအပ်ချက်များကို ပြည့်မီရန်။ အကောင်းဆုံးပြင်ဆင်ထားသော ရာဇမတ်ကွက်အပြင်အဆင်သည် တည်ငြိမ်စက်ပိုင်းဆိုင်ရာကို အာမခံပါသည်။ သံမဏိသုံးစွဲမှုကို ထိန်းချုပ်နေစဉ်၊ စီမံကိန်းရင်းနှီးမြှုပ်နှံမှုကို ဖြတ်တောက်ခြင်း

အစိတ်အပိုင်းအားလုံးကို ဆိုဒ်တွင် တပ်ဆင်ရလွယ်ကူစေရန်အတွက် တိကျသော အပေါက်ကိုက်ညီမှုဖြင့် CNC စီမံဆောင်ရွက်ပေးပါသည်။ မပေးပို့မီ စစ်ဆေးခြင်းကို အပြီးသတ်ပါ။ Dimension တိကျမှုနှင့် bolt fastening အရည်အသွေးကို သေချာစေသည်။ Anbang သည် ပုံဆွဲခြင်းအပါအဝင် တစ်နေရာတည်းတွင် အပြည့်အဝဝန်ဆောင်မှုပေးပါသည်။ အကောင်းဆုံးဖြစ်အောင်၊ ဖန်တီးထုတ်လုပ်ခြင်း၊ ထုပ်ပိုးခြင်းနှင့် နည်းပညာဆိုင်ရာ လမ်းညွှန်ချက်များ။ ကျွန်ုပ်တို့၏တာဝါတိုင်များသည် ဂီယာစင်္ကြံအကျယ်ကို ထိရောက်စွာ သက်သာစေပါသည်။ မြို့ပြနှင့် ပြန်လည်ပြည့်ဖြိုးမြဲ ဓာတ်အားပေးရေးစီမံကိန်းများ၊ EPC ကန်ထရိုက်တာများနှင့် ကမ္ဘာတစ်ဝှမ်းရှိ ဓာတ်အားပေးအော်ပရေတာများမှ တသမတ်တည်း အသိအမှတ်ပြုမှုရရှိခြင်း။

မကြာခဏမေးလေ့ရှိသောမေးခွန်းများ — 220kV နှစ်ထပ်ပတ်လမ်း တောက်တင်စတီးမျှော်စင်

ကတ်တလောက်၊ ကိုးကားချက်စာရွက်စာတမ်းနှင့် ကလိုင်းယင့်ဆက်သွယ်မှုများအတွက် သင့်လျော်သည်။

Q1: 220kV နှစ်ဆပတ်လမ်း ရာဇမတ်ကွက် သံမဏိမျှော်စင်ဆိုသည်မှာ အဘယ်နည်း။

A- ၎င်းသည် သံမဏိတစ်ခုပေါ်တွင် သီးခြားလွတ်လပ်သော 220kV ပါဝါဆားကစ်နှစ်ခုကို တင်ဆောင်ထားသော overhead transmission tower တစ်ခုဖြစ်သည်။ ဖွဲ့စည်းပုံ။ သီးခြားဆားကစ်တာဝါတိုင်လိုင်းနှစ်ခုနှင့် နှိုင်းယှဉ်ပါက မြေစင်္ကြံကို သက်သာစေသည်။

Q2- သင့်တာဝါတိုင်များသည် မည်သည့်စံနှုန်းများနှင့် ကိုက်ညီသနည်း။

A: ကျွန်ုပ်တို့သည် GB နိုင်ငံတော်စံနှုန်းများ၊ IEC သတ်မှတ်ချက်များကို လိုက်နာပါသည်။ ကျွန်ုပ်တို့သည် ဖောက်သည်လိုအပ်ချက်အရ ဒီဇိုင်းကို ချိန်ညှိနိုင်သည်။ လေတိုက်နှုန်း၊ ရေခဲအထူနှင့် ဒေသပတ်ဝန်းကျင်။

Q3: မည်သည့်သံမဏိပစ္စည်းနှင့် သံချေးတက်ခြင်း ကုသမှုကို သင်လက်ခံကျင့်သုံးသနည်း။

A: အဓိကပစ္စည်း Q355B / Q420B ထောင့်သံမဏိ။ အစိတ်အပိုင်းအားလုံးသည် တာရှည်ခံစေရန် hot-dip galvanization (ISO 1461) ကို လက်ခံကျင့်သုံးပါသည်။ anti-corrosion သက်တမ်း။

Q4: ဒီဇိုင်းဝန်ဆောင်မှုဘဝကဘာလဲ။

A: ပုံမှန်ပြုပြင်ထိန်းသိမ်းမှုအခြေအနေအောက်တွင် စံဒီဇိုင်းဝန်ဆောင်မှုသက်တမ်းသည် နှစ် 50 အထိရှိသည်။

Q5- ဒီတာဝါတိုင်တွေအတွက် ဘယ်လိုမြေပြင်အခြေအနေတွေက သင့်တော်ပါသလဲ။

A: ဆင်ခြေဖုံးရပ်ကွက်များ၊ တောင်တန်းဒေသများ၊ မြစ်ဖြတ်ပိုင်းများ၊ အဝေးပြေးလမ်း/မီးရထားလမ်းဖြတ်များ၊ လေအားလျှပ်စစ်နှင့် ဆိုလာစွမ်းအင်များအတွက် သင့်လျော်သည်။ စင်္ကြံအကျယ်ကန့်သတ်ထားသော အထွက်လိုင်းများ။

Q6: သင်စိတ်ကြိုက်မျှော်စင်ဒီဇိုင်းကိုပေးဆောင်နိုင်ပါသလား။

A: ဟုတ်ပါတယ်။ ကျွန်ုပ်တို့၏အင်ဂျင်နီယာအဖွဲ့သည် လမ်းကြောင်းစစ်တမ်းဒေတာ၊ လေအားအခြေခံ၍ တာဝါတိုင်ပုံစံ၊ အမြင့်၊ လက်ဝါးချင်းကပ်ပုံအပြင်အဆင်ကို အကောင်းဆုံးဖြစ်အောင် လုပ်ဆောင်နိုင်သည်။ အမြန်နှုန်း၊ အေးခဲသည့်အခြေအနေနှင့် ဖြတ်ကျော်ရန် တောင်းဆိုမှုများ။

Q7: မင်းရဲ့ထုတ်လုပ်မှုစစ်ဆေးရေးလုပ်ငန်းစဉ်ကဘာလဲ။

A: CNC ဖြတ်တောက်ခြင်း ၊ တူးဖော်ခြင်း ၊ galvanizing မပြုမီ အစမ်းတပ်ဆင်ခြင်း ။ အတိုင်းအတာစစ်ဆေးခြင်း၊ သွပ်ရည်အထူ တင်ပို့ခြင်းမပြုမီ စမ်းသပ်ခြင်းနှင့် တင်ဆောင်ခြင်း စစ်ဆေးခြင်းတို့ကို ဆောင်ရွက်မည်ဖြစ်သည်။

Q8- ပတ်လမ်းတာဝါတိုင်နှစ်ထပ်လည်ပတ်မှုအတွက် အထူးဂရုပြုရမည့်အန္တရာယ်များကား အဘယ်နည်း။

A- တာဝါတိုင်ပျက်စီးသွားသည်နှင့်၊ ဆားကစ်နှစ်ခုလုံး ပြတ်တောက်သွားနိုင်သည်။ bolt tightness ကို ပုံမှန်ထိန်းသိမ်းခြင်း၊ သံချေးတက်ခြင်း၊ အုတ်မြစ်တည်ခြင်း နှင့် မြေပြင်ခံနိုင်ရည်ရှိရန် လိုအပ်ပါသည်။
